Lochbilder im Überblick

hier zum Musterbuch

Die Basis unserer hochwirksamen und effizienten Deckensysteme bilden gelochte Gipsplatten. Diese sind in unterschiedlichen Fugenvarianten erhältlich, wie zum Beispiel die von Architekten und Fachunternehmen gleichermaßen bevorzugte VoglFuge. Alle Platten können mit zusätzlichen Funktionen wie Heiz- und Kühlelementen oder Lichttechnik ausgestattet werden.

Neben zahlreichen Standardlochbildern sind wir auch in der Lage, kundenspezifische Lochmuster zu fertigen, die genau auf Ihre Bedürfnisse zugeschnitten sind. Akustikdesigndecken sind unsere Leidenschaft - wir kombinieren Funktionalität und Ästhetik für ein hochwertiges und überzeugendes Ergebnis.

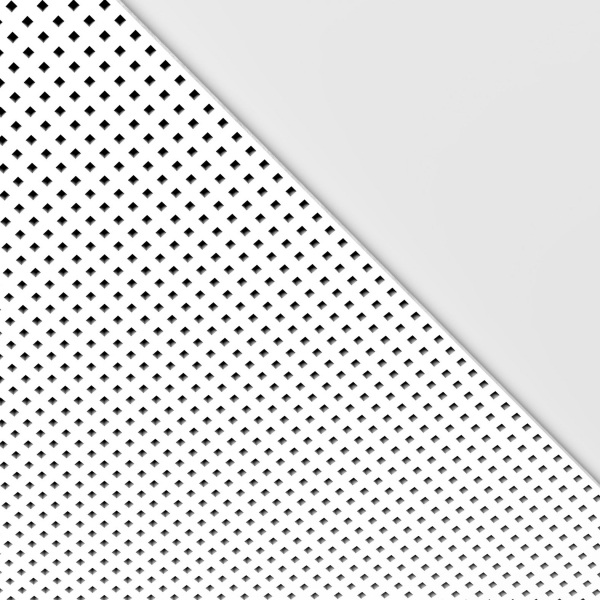

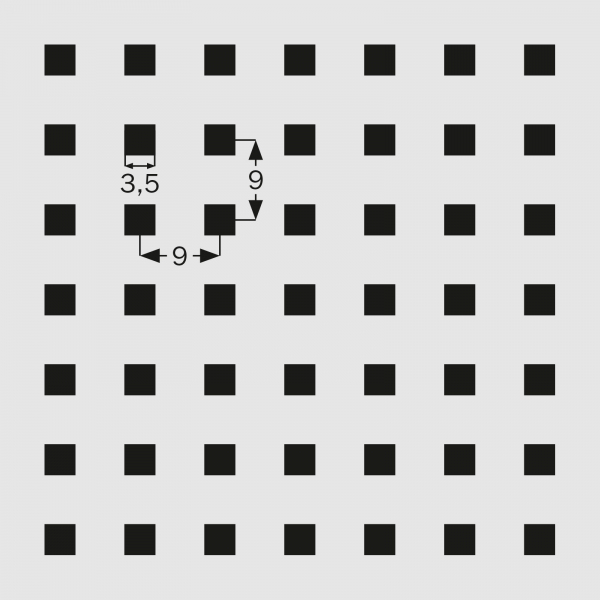

Akustikdesignplatte 3,5/9 Q

Akustikdesignplatte 3,5/9 Q

  • Plattendicke: 12,5 mm
  • Flächenbezogene Masse: variiert
  • Lochflächenanteil: variiert
  • Baustoffklasse nach DIN 4102: A2, “nicht brennbar”
  • Brandverhalten nach DIN EN 13501: A2-s1, d0
  • Hinweis: Nur für Kassettendecken und Blocklochungen verfügbar.

Datenblatt Schallabsorption / Aufbau 200 mm

DE
EN

Datenblatt Schallabsorption / Aufbau 400 mm

DE
EN

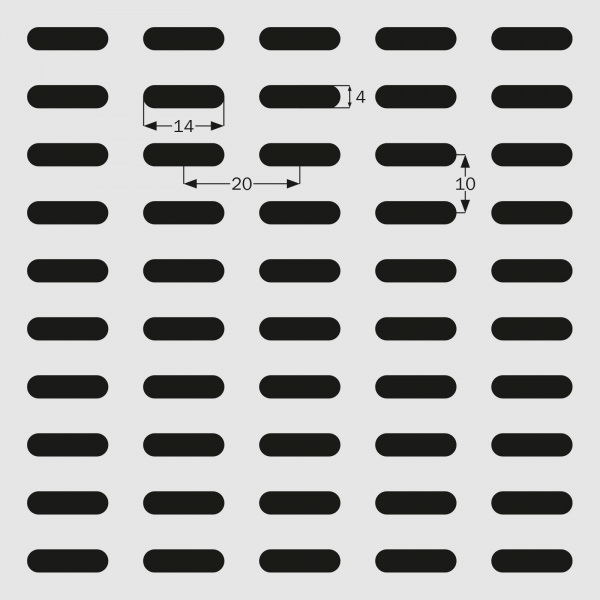

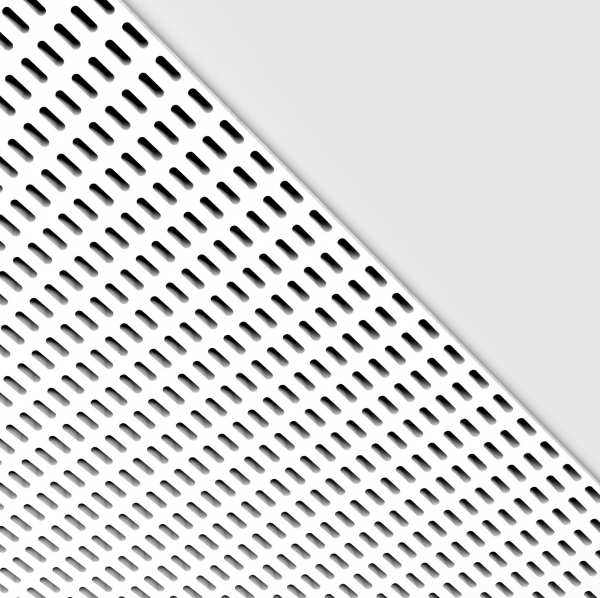

Akustikdesignplatte 4/14/10 Oval

Akustikdesignplatte 4/14/10 Oval

  • Plattendicke: 12,5 mm
  • Flächenbezogene Masse: variiert
  • Lochflächenanteil: variiert
  • Baustoffklasse nach DIN 4102: A2, “nicht brennbar”
  • Brandverhalten nach DIN EN 13501: A2-s1, d0
  • Hinweis: Nur für Kassettendecken und Blocklochungen verfügbar.

Datenblatt Schallabsorption

DE
EN
FR

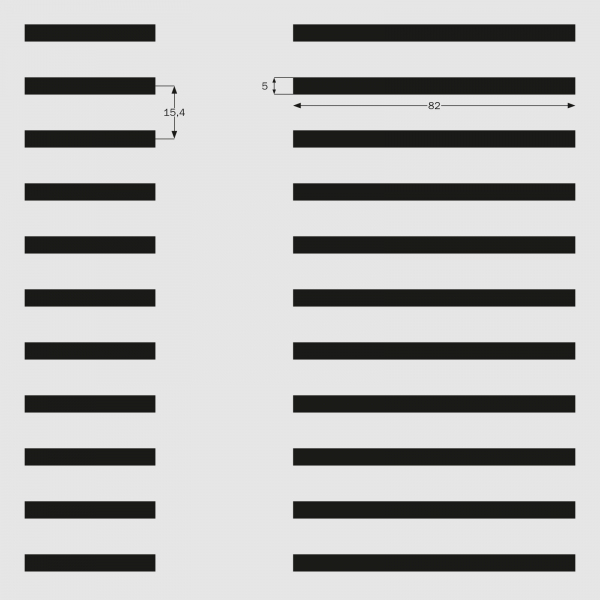

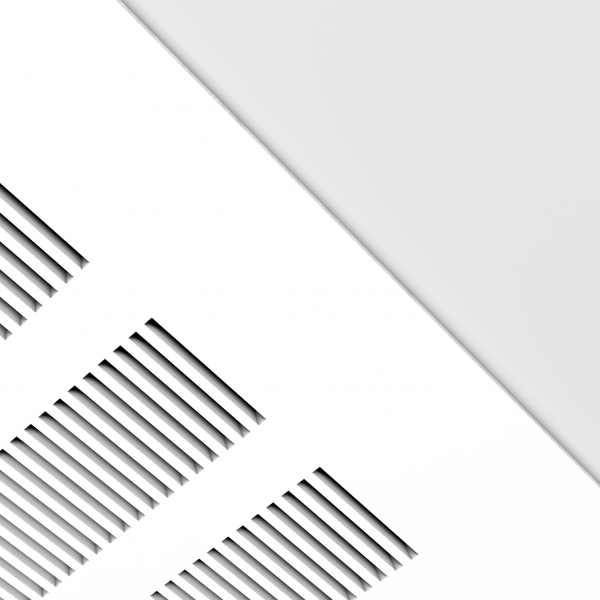

Akustikdesignplatte 5/82/15,4SL

Akustikdesignplatte 5/82/15,4SL

  • Plattendicke: 12,5 mm
  • Flächenbezogene Masse: variiert
  • Lochflächenanteil: variiert
  • Baustoffklasse nach DIN 4102: A2, “nicht brennbar”
  • Brandverhalten nach DIN EN 13501: A2-s1, d0
  • Hinweis: Nur für Kassettendecken und Blocklochungen verfügbar

Datenblatt Schallabsorption Kassette / 16F

DE
EN

Datenblatt Schallabsorption ADP / 4F

DE
EN

Datenblatt Schallabsorption ADP / 8F

DE
EN

Datenblatt Schallabsorption ADP / 8/16F

DE
EN

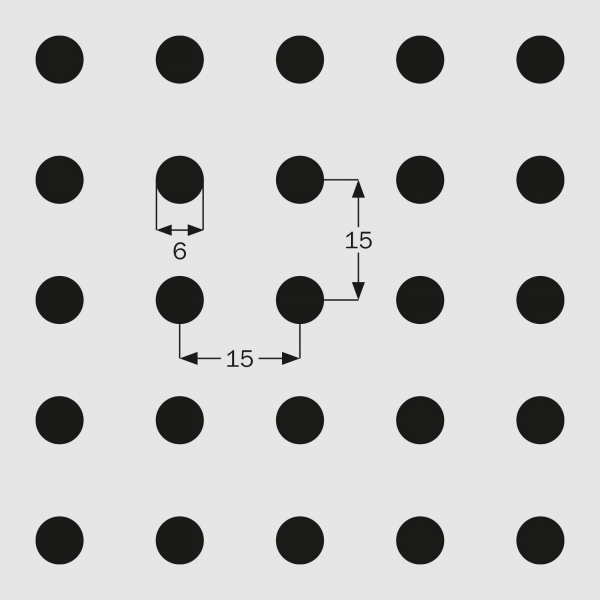

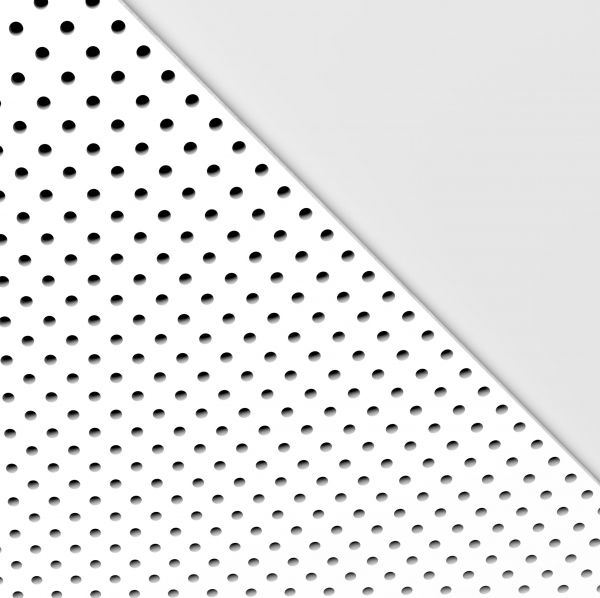

Akustikdesignplatte 6/15 R

Akustikdesignplatte 6/15 R

  • Plattendicke: 12,5 mm
  • Flächenbezogene Masse: variiert
  • Lochflächenanteil: variiert
  • Baustoffklasse nach DIN 4102: A2, “nicht brennbar”
  • Brandverhalten nach DIN EN 13501: A2-s1, d0
  • Hinweis: Nur für Kassettendecken und Blocklochungen verfügbar.

Datenblatt Schallabsorption

DE
EN
FR

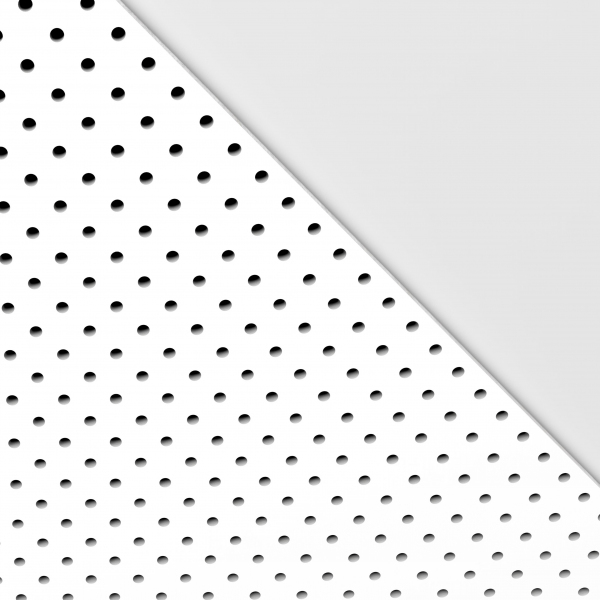

Akustikdesignplatte 6/18 R

Akustikdesignplatte 6/18 R

  • Plattendicke: 12,5 mm
  • Flächenbezogene Masse: 9,10 kg/m2
  • Lochflächenanteil: 8,7 %
  • Baustoffklasse nach DIN 4102: A2, “nicht brennbar”
  • Brandverhalten nach DIN EN 13501: A2-s1, d0

Datenblatt Schallabsorption

DE
EN
FR

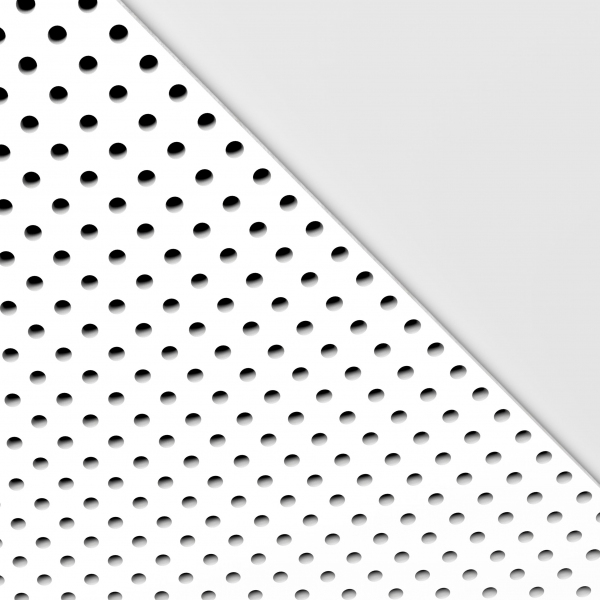

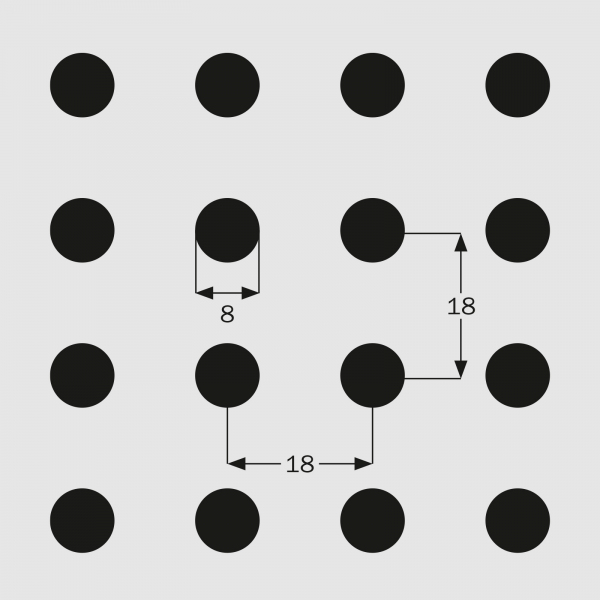

Akustikdesignplatte 8/18 R

Akustikdesignplatte 8/18 R

  • Plattendicke: 12,5 mm
  • Flächenbezogene Masse: 8,50 kg/m2
  • Lochflächenanteil: 15,5 %
  • Baustoffklasse nach DIN 4102: A2, “nicht brennbar”
  • Brandverhalten nach DIN EN 13501: A2-s1, d0

Datenblatt Schallabsorption

DE
EN
FR

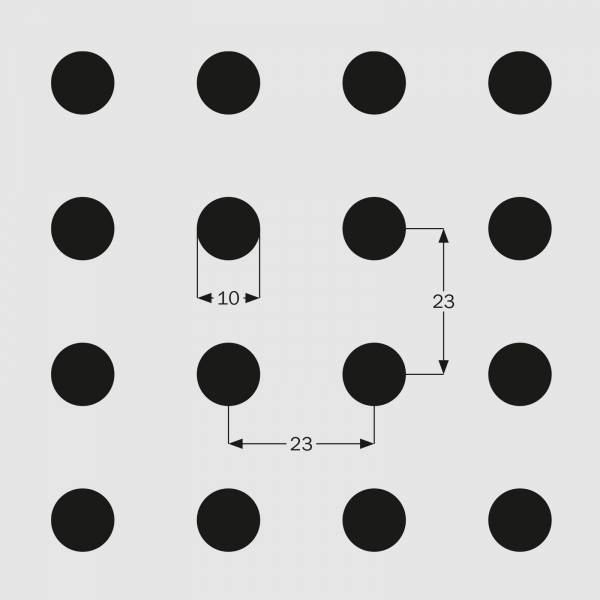

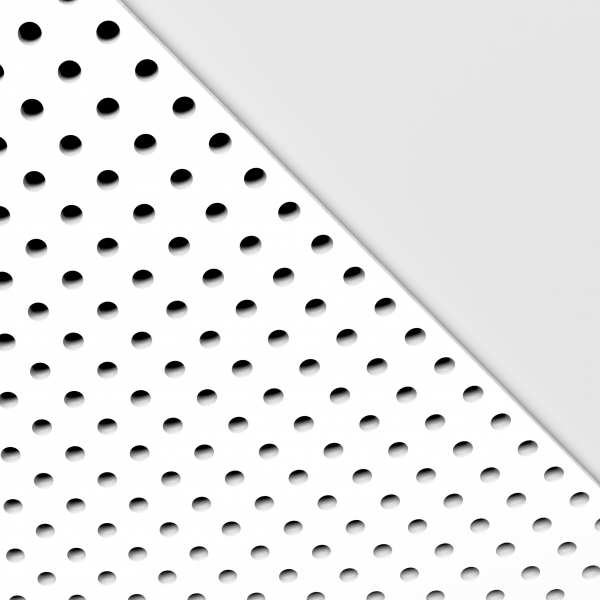

Akustikdesignplatte 10/23 R

Akustikdesignplatte 10/23 R

  • Plattendicke: 12,5 mm
  • Flächenbezogene Masse: 8,50 kg/m2
  • Lochflächenanteil: 14,8 %
  • Baustoffklasse nach DIN 4102: A2, “nicht brennbar”
  • Brandverhalten nach DIN EN 13501: A2-s1, d0

Datenblatt Schallabsorption

DE
EN
FR

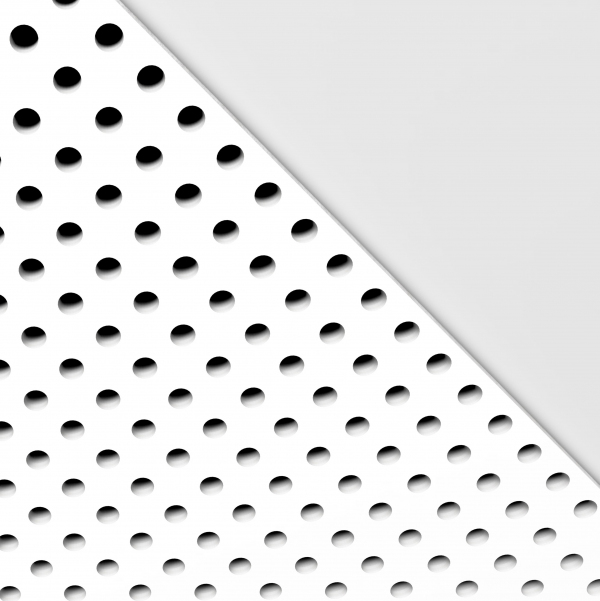

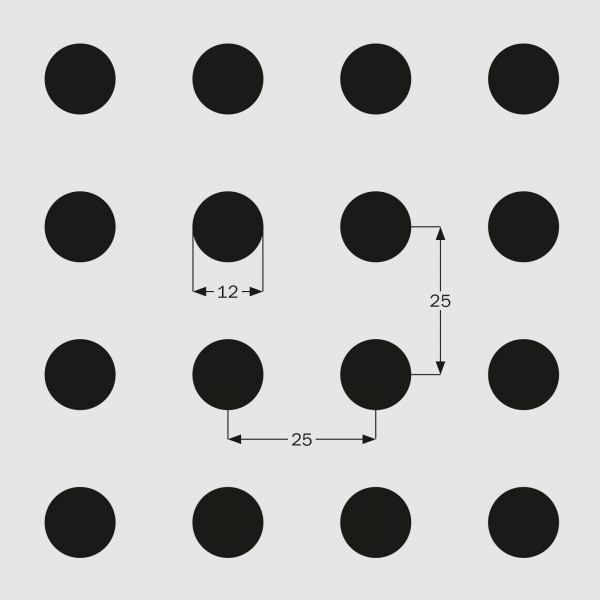

Akustikdesignplatte 12/25 R

Akustikdesignplatte 12/25 R

  • Plattendicke: 12,5 mm
  • Flächenbezogene Masse: 8,20 kg/m2
  • Lochflächenanteil: 18,1 %
  • Baustoffklasse nach DIN 4102: A2, “nicht brennbar”
  • Brandverhalten nach DIN EN 13501: A2-s1, d0

Datenblatt Schallabsorption

DE
EN
FR

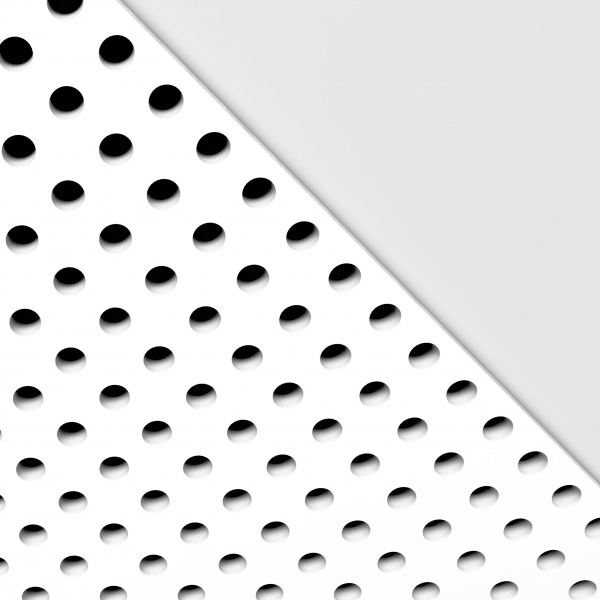

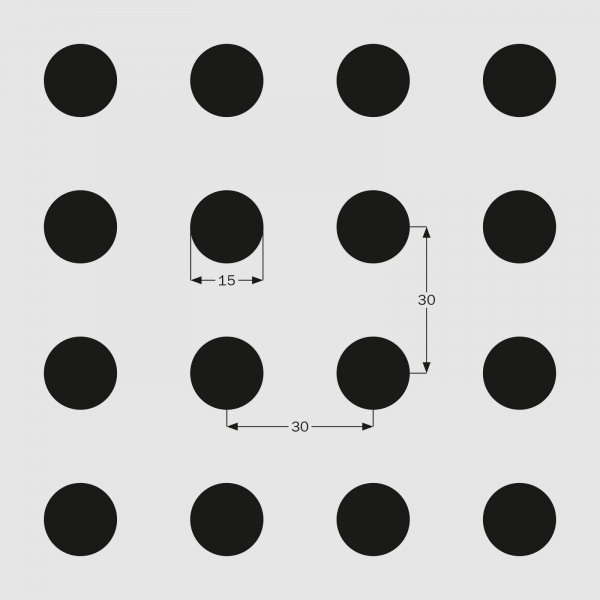

Akustikdesignplatte 15/30 R

Akustikdesignplatte 15/30 R

  • Plattendicke: 12,5 mm
  • Flächenbezogene Masse: 8,00 kg/m2
  • Lochflächenanteil: 19,6 %
  • Baustoffklasse nach DIN 4102: A2, “nicht brennbar”
  • Brandverhalten nach DIN EN 13501: A2-s1, d0

Datenblatt Schallabsorption

DE
EN
FR

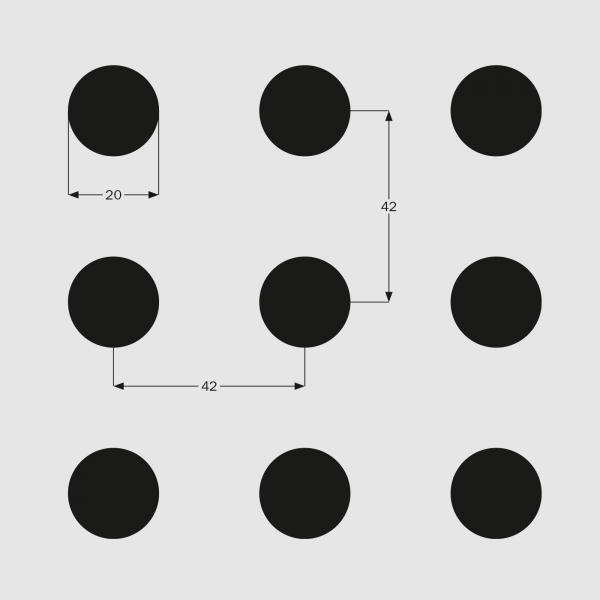

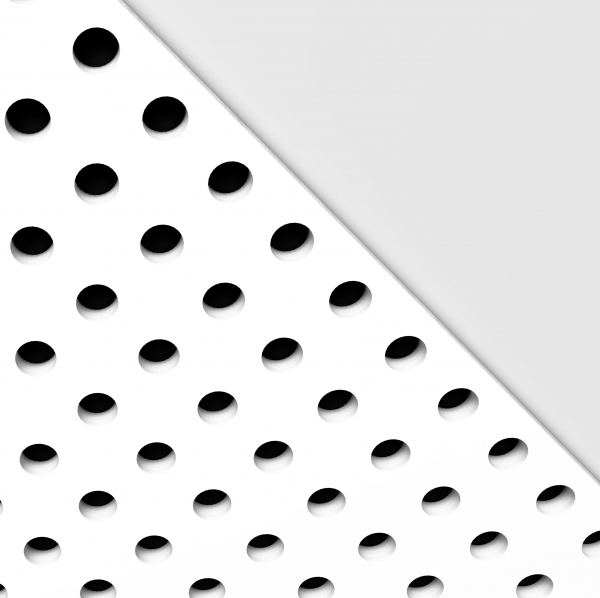

Akustikdesignplatte 20/42 R

Akustikdesignplatte 20/42 R

  • Plattendicke: 12,5 mm
  • Flächenbezogene Masse: 8,20 kg/m2
  • Lochflächenanteil: 17,8 %
  • Baustoffklasse nach DIN 4102: A2, "nicht brennbar"
  • Brandverhalten nach DIN EN 13501: A2-s1, d0

Datenblatt Schallabsorption

DE
EN

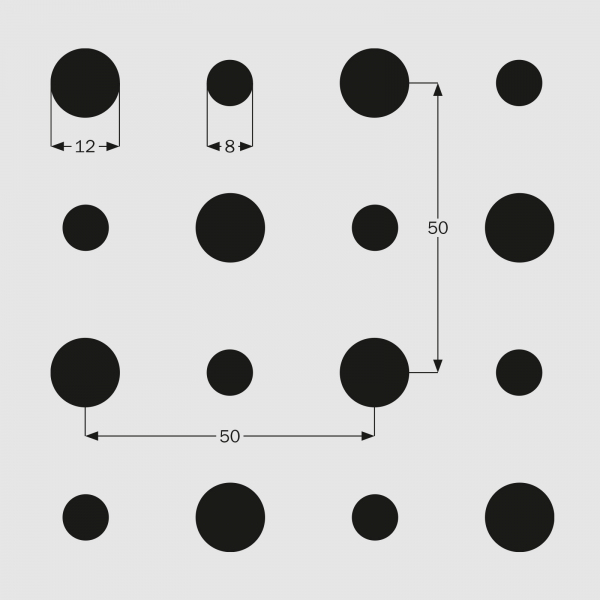

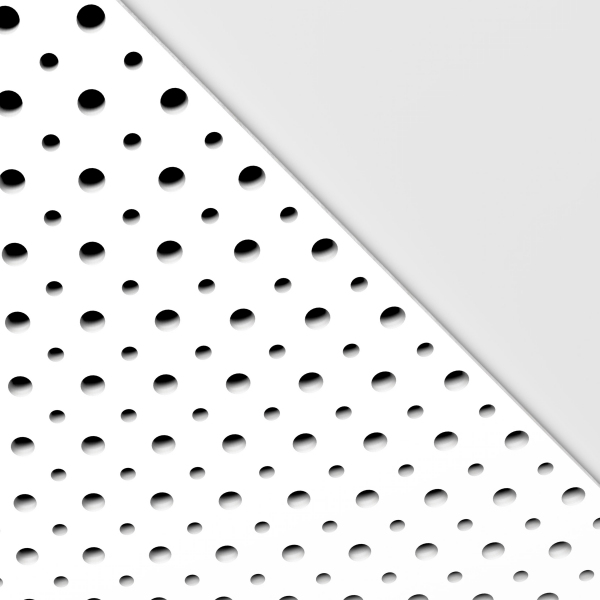

Akustikdesignplatte 8/12/50 R

Akustikdesignplatte 8/12/50 R

  • Plattendicke: 12,5 mm
  • Flächenbezogene Masse: 8,70 kg/m2
  • Lochflächenanteil: 13,1 %
  • Baustoffklasse nach DIN 4102: A2, “nicht brennbar”
  • Brandverhalten nach DIN EN 13501: A2-s1, d0

Datenblatt Schallabsorption

DE
EN
FR

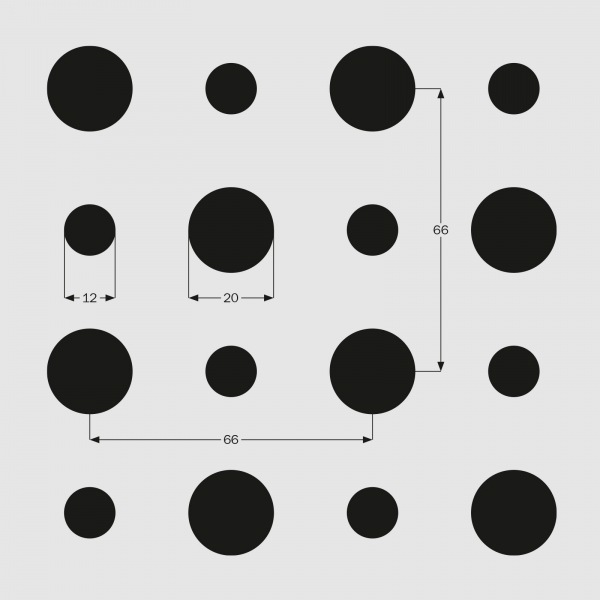

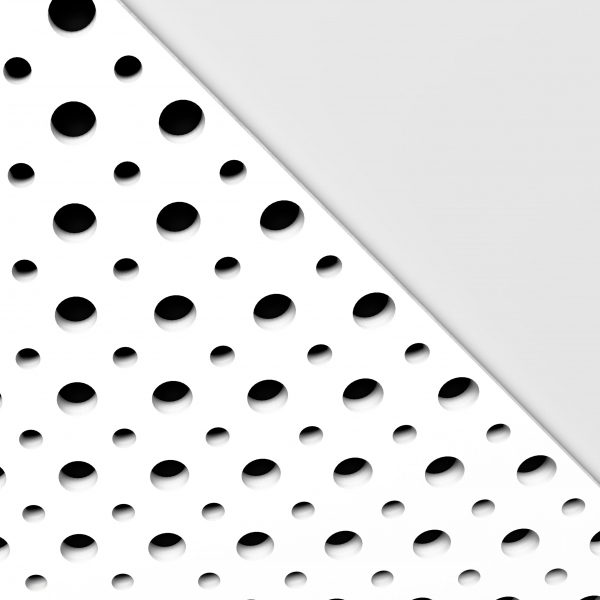

Akustikdesignplatte 12/20/66 R

Akustikdesignplatte 12/20/66 R

  • Plattendicke: 12,5 mm
  • Flächenbezogene Masse: 8,00 kg/m2
  • Lochflächenanteil: 19,6 %
  • Baustoffklasse nach DIN 4102: A2, “nicht brennbar”
  • Brandverhalten nach DIN EN 13501: A2-s1, d0

Datenblatt Schallabsorption

DE
EN
FR

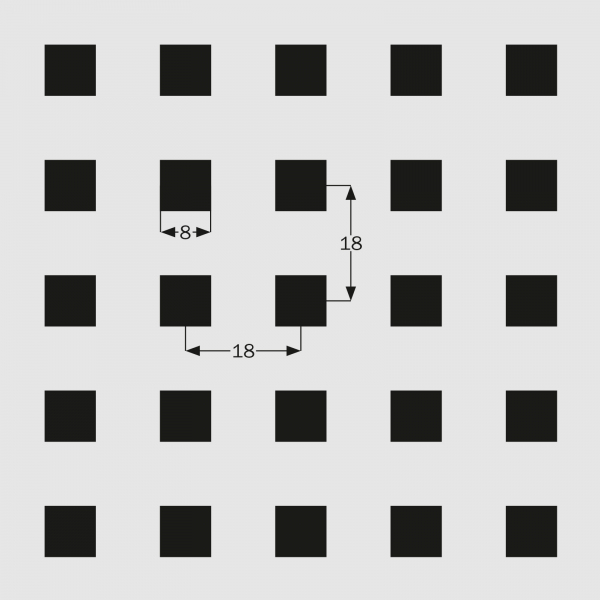

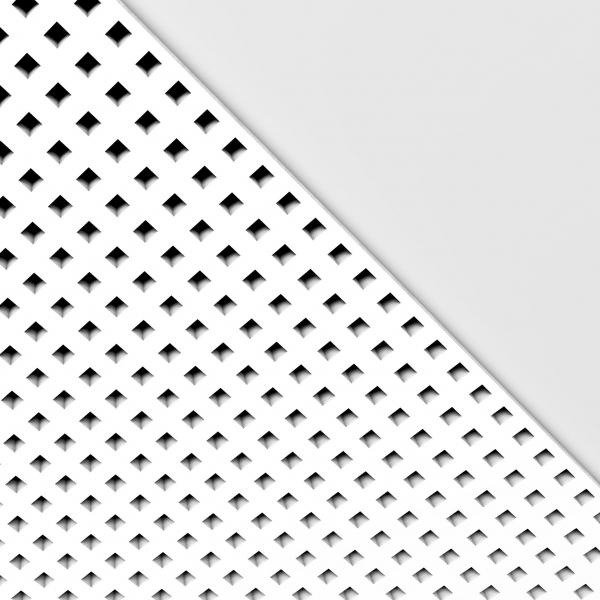

Akustikdesignplatte 8/18 Q

Akustikdesignplatte 8/18 Q

  • Plattendicke: 12,5 mm
  • Flächenbezogene Masse: 8,00 kg/m2
  • Lochflächenanteil: 19,8 %
  • Baustoffklasse nach DIN 4102: A2, “nicht brennbar”
  • Brandverhalten nach DIN EN 13501: A2-s1, d0

Datenblatt Schallabsorption

DE
EN
FR

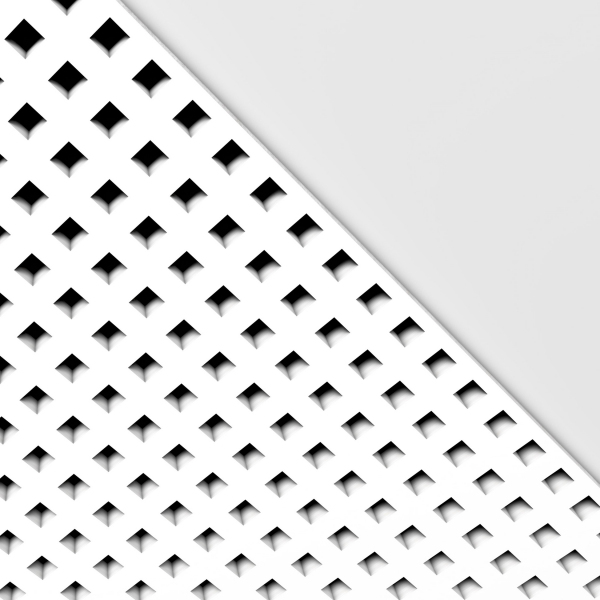

Akustikdesignplatte 12/25 Q

Akustikdesignplatte 12/25 Q

  • Plattendicke: 12,5 mm
  • Flächenbezogene Masse: 7,70 kg/m2
  • Lochflächenanteil: 23,0 %
  • Baustoffklasse nach DIN 4102: A2, “nicht brennbar”
  • Brandverhalten nach DIN EN 13501: A2-s1, d0

Datenblatt Schallabsorption

DE
EN
FR

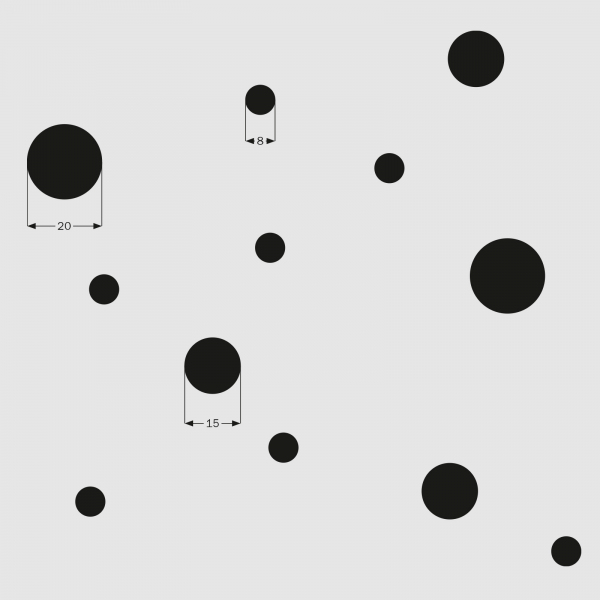

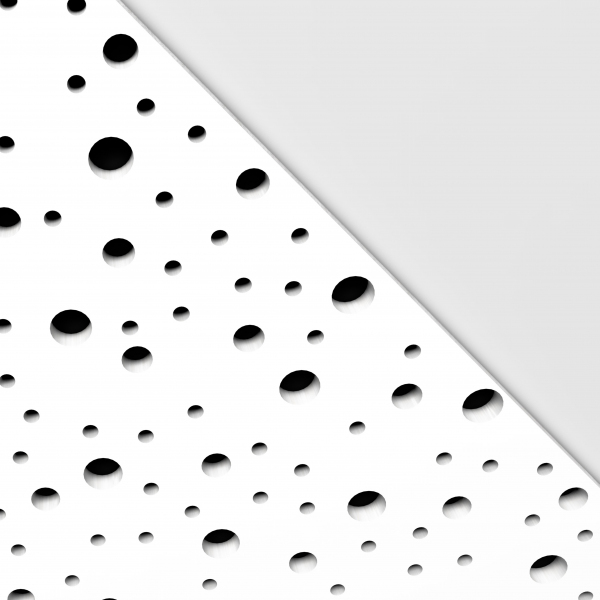

Akustikdesignplatte 8/15/20 R

Akustikdesignplatte 8/15/20 R

  • Plattendicke: 12,5 mm
  • Flächenbezogene Masse: 9,10 kg/m2
  • Lochflächenanteil: 9,5 %
  • Baustoffklasse nach DIN 4102: A2, “nicht brennbar”
  • Brandverhalten nach DIN EN 13501: A2-s1, d0

Datenblatt Schallabsorption

DE
EN
FR

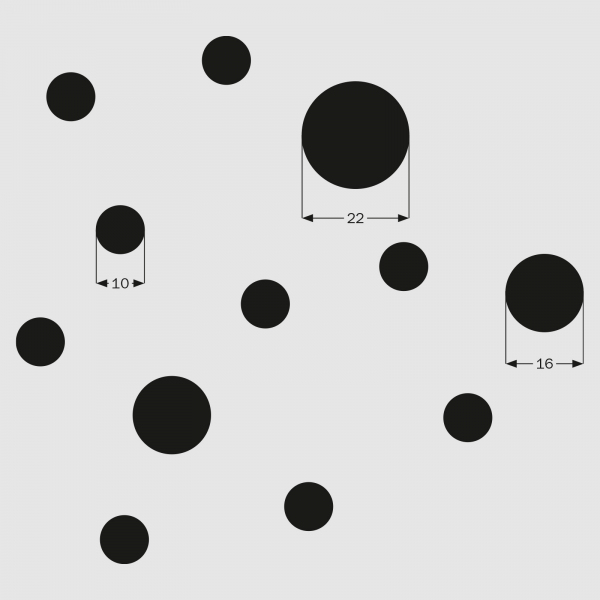

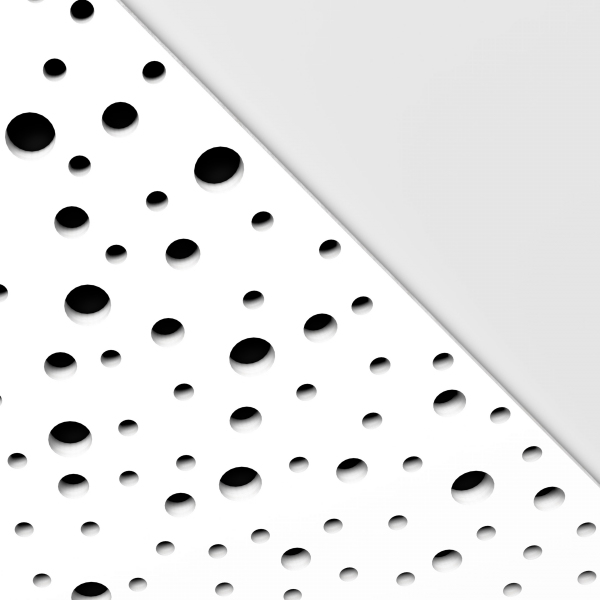

Akustikdesignplatte 10/16/22 R

Akustikdesignplatte 10/16/22 R

  • Plattendicke: 12,5 mm
  • Flächenbezogene Masse: 8,7 kg/m2
  • Lochflächenanteil: 12,6 %
  • Baustoffklasse nach DIN 4102: A2, “nicht brennbar”
  • Brandverhalten nach DIN EN 13501: A2-s1, d0

Datenblatt Schallabsorption

DE
EN

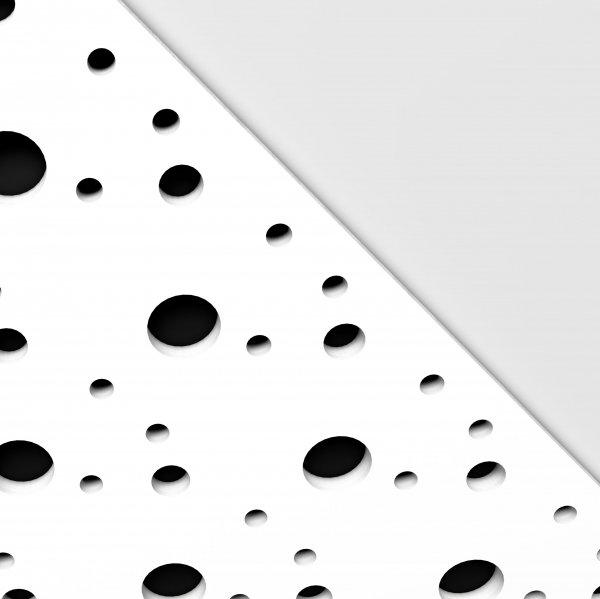

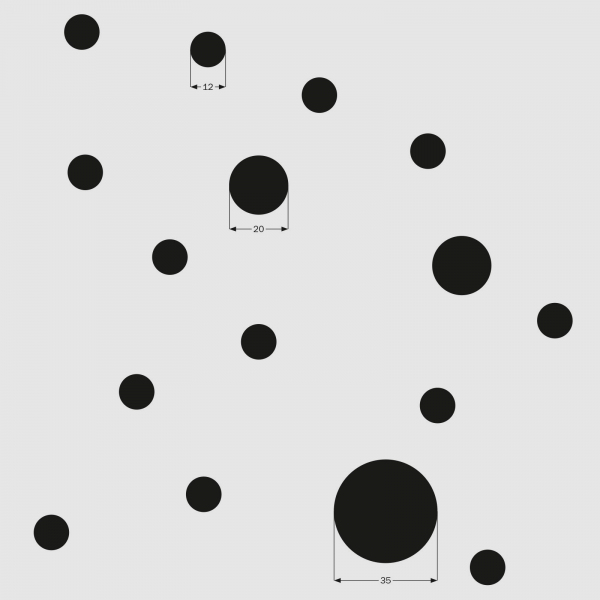

Akustikdesignplatte 12/20/35 R

Akustikdesignplatte 12/20/35 R

  • Plattendicke: 12,5 mm
  • Flächenbezogene Masse: 8,90 kg/m2
  • Lochflächenanteil: 11,0 %
  • Baustoffklasse nach DIN 4102: A2, “nicht brennbar”
  • Brandverhalten nach DIN EN 13501: A2-s1, d0

Datenblatt Schallabsorption

DE
EN
FR
